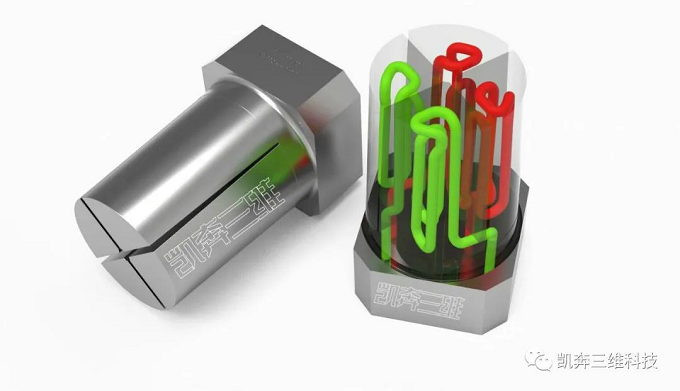

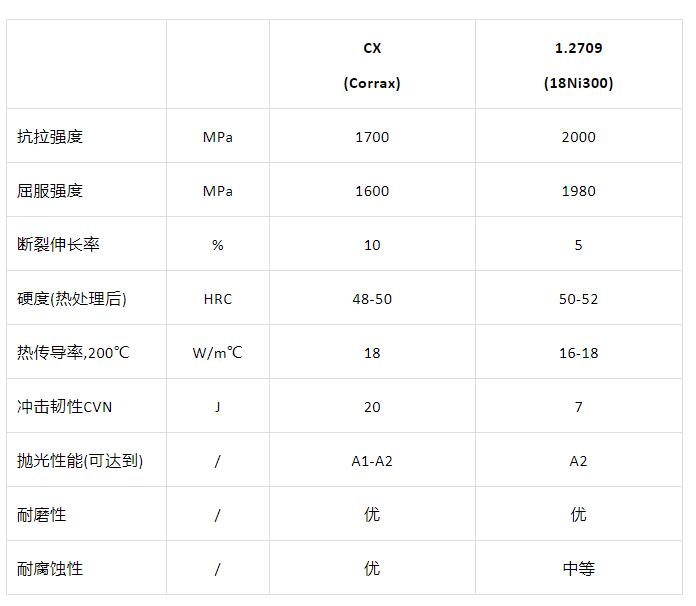

當前成熟使用的3D打印模具鋼牌號主要有CX(也叫ANCO-X/Corrax)和1.2709(也叫MS1/18Ni300)兩種，其中CX熱處理后硬度(48-50HRC)、拋光性能、防腐蝕性能對標S136；1.2709熱處理后硬度在50-52HRC，近似H13。CX和1.2709材料性能可見下表：

CX和1.2709屬于高強度鋼和超高強度鋼（抗拉強度超過1600Mpa），經(jīng)過大量的驗證使用發(fā)現(xiàn)：CX在用于注塑模具時，相同設(shè)計和使用工況下壽命不低于S136，1.2709在用于壓鑄模具時壽命近似H13；

金屬3D打印屬于是粉末燒結(jié)成型的工藝，技術(shù)本身做不到100%致密，但通常專用的模具3D打印機+好的粉末材料+工藝管控可將拋光控制在A2以上，可滿足大部分的模具拋光要求(要求A1以上的拋光后可能出現(xiàn)麻點風(fēng)險)。

需要指出的是：國內(nèi)金屬3D打印機分為模具專機和手板機，模具專機的成本/配置要高于手板機，如采用手板機打印模具則出現(xiàn)明顯沙孔的風(fēng)險會較高。

04

金屬3D打印的精度在±0.2/100mm，加上打印工件表面較粗糙無法直接使用，通常留有余量再進行二次精加工。

CX和1.2709初始打印狀態(tài)硬度在32HRC上下，通常服務(wù)商會再做二次熱處理，CX可加硬到43-50HRC(可調(diào))，1.2709大約可加硬到50-52HRC。

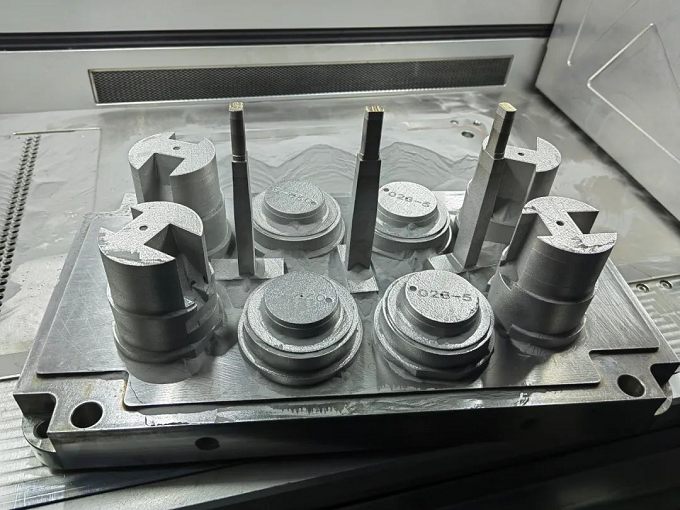

目前我們打印的模具60%以上會采用嫁接工藝，是非常成熟的用法，嫁接打印和整體打印壽命并無明顯差別。嫁接打印時基座材料需要和打印材料具有相同的熱處理工藝，如打印CX時通常基座采用S136，在打印1.2709時基座可選擇H13。

凱奔三維是國內(nèi)早推動3D打印模具應(yīng)用的團隊之一，在模具3D打印應(yīng)用技術(shù)和經(jīng)驗方面處于國內(nèi)領(lǐng)先水平，我們致力于幫助我國廣大模塑企業(yè)通過3D打印實現(xiàn)普遍的降本增效。

更多金屬3D打印模具應(yīng)用咨詢，歡迎同我們聯(lián)絡(luò)。13380137827(微信同號)
